K-Community란?
- 출처: 한국 기술 교육 대학교 홈페이지 - 일반공지 31536번
전문 Consultant의 지도 하 진행하는 동계 계절학기 K-Community! (사실 컨설턴트님께서는 전공적 지식에 대한 피드백이 아닌, 일정과 결과물에 대한 피드백을 주로 제공하십니다.)
이번 방학때 우리는 내년에 진행할 R-BIZ 우주 탐사 로봇과 국방 로봇 경진 대회에 참가하기 위한 실력을 증진시킬 계획을 세우고 있었다.
그 과정에서, 간단한 결과 보고서와 제출물, 발표만 진행한다면 30만원의 장학금을 지원해준다는 눈이 번쩍 뜨이게 하는 활동이 있었다.
엄청난 기회를 놓칠 수 없어, 우리는 이번 계획을 알차게 구성하고 우수 팀으로 선정되면 지급되는 추가 장학금까지 노려보기로 했다.
‘활동에서 지출되는 비용, 그리고 너덜너덜해지는 공학생들의 지갑을 채워줄 용돈까지!’
완전 행복한 마음가짐으로 우리는 보고서를 작성했다.
#계획 세우기
이번 우리 방학은 1차 회의록에도 조금 더 상세히 나와있지만, 각자 역할에서 상위 수준에 달성하는 것에 목표를 두었다.
명확한 결과물, 정확한 지식을 얻는 걸 목표로 했던 우리는, 우리의 랩실에 비치된 터틀봇을 구동시키고, Gazebo와 Rviz를 통한 Simulation, Laidar 센서를 이용하여 정보를 수집하고 이를 바탕으로 자율주행을 목표로 삼았다.
물론, 터틀봇을 최종 구동하는 데에는 결과적으로 실패했다.
(이는 터틀봇에서 이유가 상세히 설명되어 있다.)
그렇다면, 1월까지 진행하는 K-Community에서는 무엇을 해야 할까?
우리가 알고 있는 것은 무엇일까?
우리는 라즈베리파이와 아두이노에 대해서 잘 알지 못한다.
3학년 1학기 정규 과정인 ‘마이크로프로세스’ 통칭 ‘마프’ 과목을 아직 이수하지 못했다.
물론, 상당히 중요한 과목에 Embedded SW에 관심이 있는 나에게는 매우 중요한 과목이다.
우리는 이번 방학때 아두이노와 라즈베리파이, 우분투 환경에서 ROS를 확실하게 익히려는 시도를 해보기로 했다.

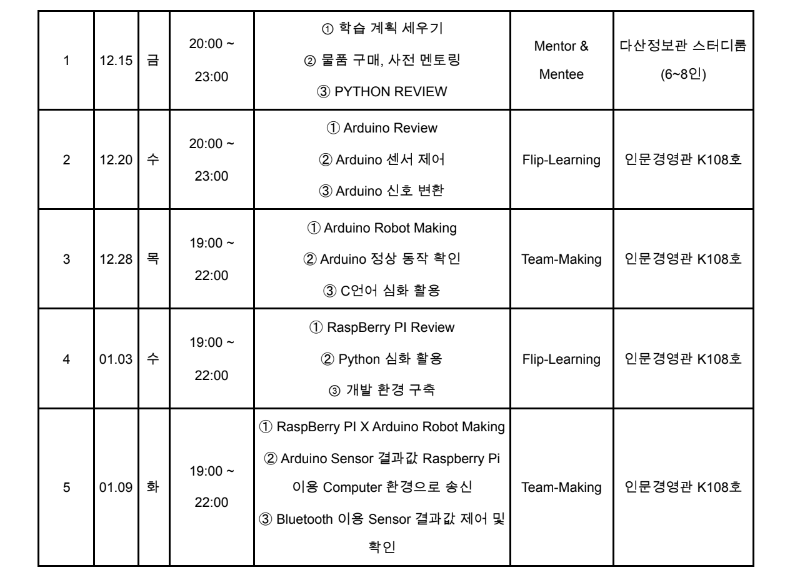

그래서 우리는 위와 같은 플랜을 세웠다.
물론, 최종적으로는 아두이노 센서 대신 라이다 센서를 목표로 설정했는데 위 계획서에는 아두이노라고 표기했다.
(아두이노는 2주차 때 라인트레이싱 코드를 분석하는 것으로 간단하게 합의를 보았다.)
터틀봇을 구동하기만 하면 30만원이라니!
1주차 활동
이렇게 플랜을 세운 우리는 천교수님께 서명을 받고 팀을 구성해 5인이서 활동을 시작했다.
정규 학기가 아직 끝나지 않았다!
놀랍게도, 이 K-Community는 동계라고 적혀 있었지만, 12월 15일에는 학기가 끝나지 않았다. 정확히는, 12월 15일에 시험이 있었다.
(사실 그래서, 계획서에도 그날은 좀 널널하게 잡아두었다.)

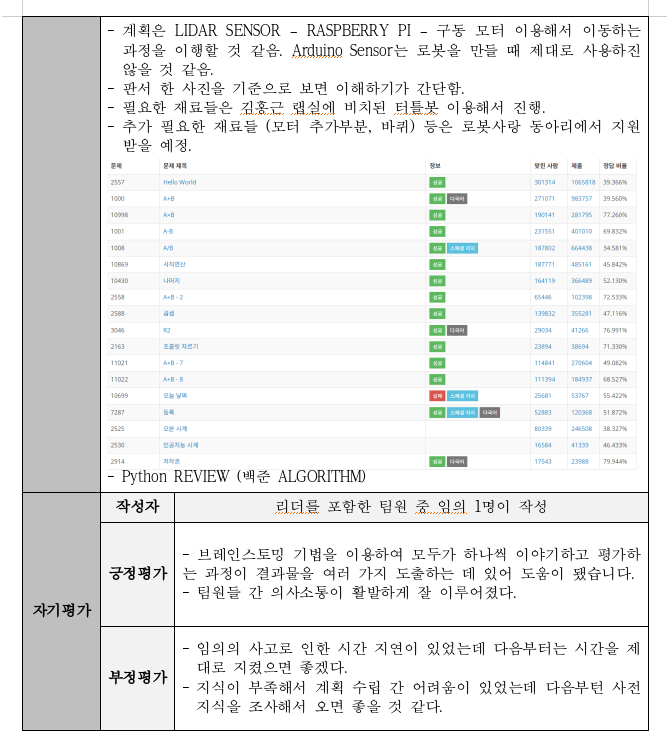

우리는 모여서 사전에 해야 할 일을 정했고, 이 날까지 백준 Python “왕초보” 문제를 50개 풀어오기로 했다.
사실, 우리가 이걸 왜 해야 하는지는 잘 몰랐다. 단지, ROS를 하기 위해선 Python을 잘 아야 한다는 이야기를 들었다.
2주차 때에는 계절학기가 시작하고 중간고사 이전의 기간이 된다.
(사실상, 4주차 시행 날짜까지는 계절학기의 일정이 목을 죄여왔다.)
그럼에도 우리는 꾸준히 하루에 한 시간 이상 Python 문제풀이에 최선을 다했다.
4주차, Raspberry PI에 본격 돌입하기 전까지는 매주 Python 문제를 50문제씩 풀어서, 최소 150문제를 풀어낼 수 있다고 생각했다.
정리하자면, 1주차 때에는 계획을 세우고 로봇을 움직여 결승선으로 이동하게 만들어 보자는 목표를 세웠다.
최종 목표로 세웠지만, 사실 불안불안 했다. 마치 배틀로봇 때의 악몽이 떠오르는 듯 싶었다.
2주차 활동
2주차 때에는 계절학기가 시작하고 중간고사가 끝났거나, 혹은 없는 날이었다.
(과목의 특성상 중간과제로 변경되는 경우가 있었다.)
이 날은, Arduino 센서를 보고, 아두이노에 대한 이해도를 높이고자 왔다.
아두이노는 아이들이나 갖고 노는 장난감이라고 생각했다. 훗날 Opencr Firmware Uploading을 하기 전까진…
우리는 ‘로봇사랑 동아리‘에 사전 비치되어 있는 아두이노 로봇을 가져왔다.

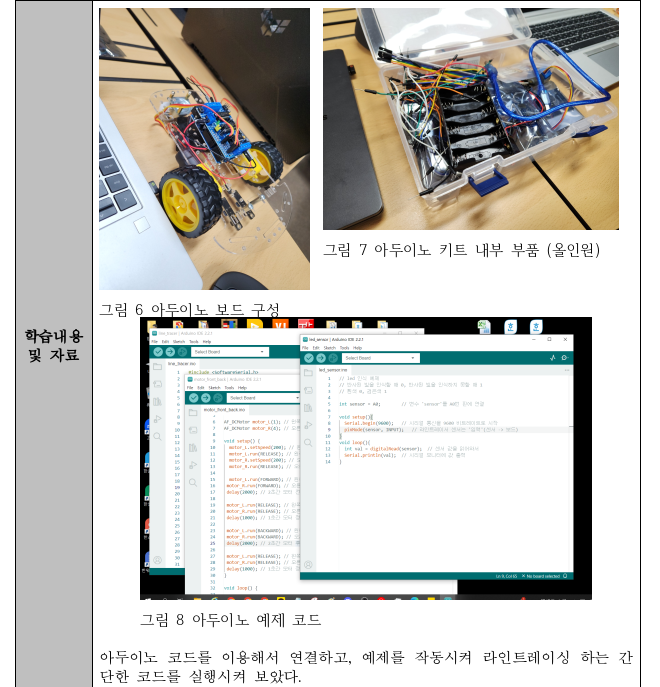

이후, 라인트레이싱 코드를 아두이노에 입력하여 센서를 통해 정보값을 받아오고 이에 따라 바퀴가 움직이는 모습을 관찰했다.
우리가 처음으로 했던 생각은, “뭐야 간단한데?” 였다.
코드는 길어야 스무줄이 체 되지 않았고, 각 줄은 간단명료하게 금방 이해할 수 있었다.
간단한 IF문 몇 줄이면 완성된다니, 이렇게 간단한 일일 줄이야!
어쩌면 우리가 움직이는 터틀봇도 금방 끝날 수도 있지 않을까? 라는 생각에 빠졌다.
그렇게 우리는 아두이노 예제 코드를 돌려보며 이해하고 가볍게 코드를 건드려보는 시간을 가졌다.
(속도를 바꾼다거나, 색깔을 인식하는 수치를 바꿔본 다거나, 등)
3주차 활동
3주차, 이제부터 제대로 된 시작을 알렸다.
터틀봇 활동에 관한 디테일한 내용은 터틀봇 포스팅에서 확인해 보면 될 것 같다.

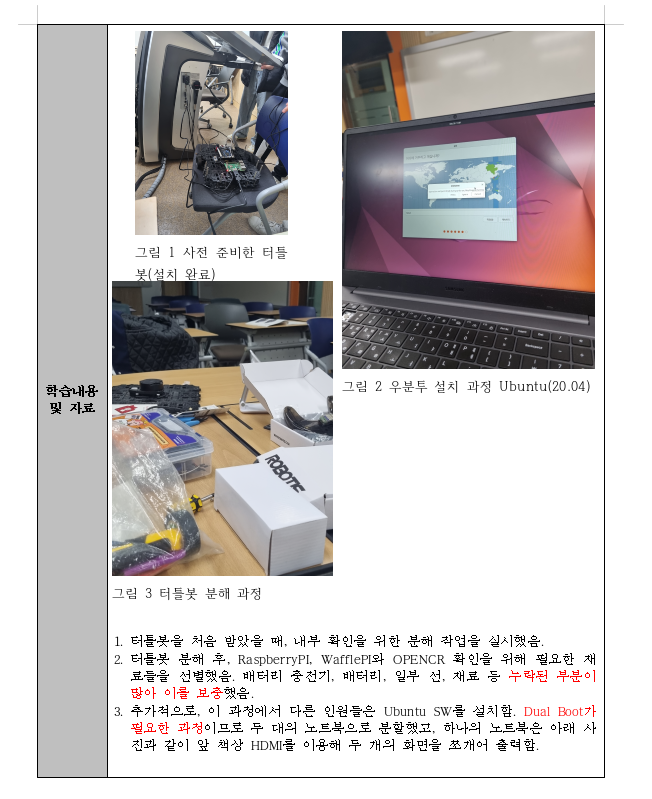

터틀봇이 도착하고, H/W 담당인 팀원은 터틀봇을 뜯어보며 분해하기 시작했다.
동시에, SW는 두 팀으로 나뉘어 각각 역할을 수행했는데, 정리하자면 아래와 같다.
역할 분배
TEAM HW 터틀봇 분해 및 재조립, 하드웨어적 구성, OPENCR 구성 이해 및 확인 TEAM SW 1 본인의 노트북에 Ubuntu Desktop 22.04LTS 환경 조성. (ROS까지 설치) TEAM SW 2 라즈베리파이에 사전 동봉된 SD카드를 꽂아 구성된 환경 확인, Ubuntu installation.
본 필자는 소프트웨어 1팀에 들어갔는데, 사실 이 날은 많은 일을 하지 못했다.
이유는 간단하게도, 필요한 재료들이 너무나도 많았다.
분해하기 위한 공구들부터 시작해서, OPENCR 1.0에 불이 들어오지 않는 문제가 발생했다. 이 오류가 우리가 겪을 백여 가지에 가까운 오류 중 첫 번째였던 것 같다.
Ubuntu 22.04 Desktop을 SW 1팀인 본인의 노트북에 설치하는 과정은 플립러닝 방식으로 따로 깔아오기로 하고,
이 날은 하드웨어적 조립, 분해, 오류를 찾는 데 돌입했다.

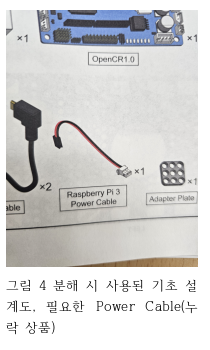

(심지어 파워 케이블도 누락되어 있었다. 망할!)

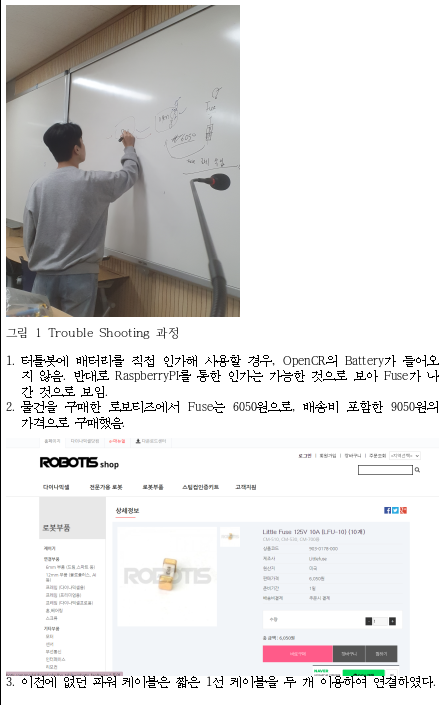

그렇게 첫 번째 난관에 봉착한 우리는 OPENCR 1.0 오류를 해결할 방안에 대해서 논의 및 토론을 시작했다. 앉아서 화이트보드에 문제점들을 정리하기 시작했다.
이제는 우리도 Trouble Shooting 과정을 좀 거치다 보니, 침착하고 효율적으로 문제에 접근하기 시작했던 것 같아서 이때 조금 뿌듯했다. 우리가 우물안 개구리 인 줄도 모르고 말이다.
결론에 다다른 건 Fuse 문제라고 판단했다.
- 구글링 3페이지 가량 해본 결과, 동일 현상 동일 문제에 대해 Fuse 교체를 권고.
Fuse를 교체 신청 및 구매하기로 결정하였음.
- 여러가지 실험의 결과
2-1. RaspberryPI로부터 전원이 인가되는 방식, 정상 전원 인가.
2-2. OpenCR 전원을 끊고 RaspberryPI로만 전원 인가, 정상 작동.
2-3. RaspberryPI 전원을 끊고 OpenCR로만 전원 인가, 미작동.
2-4. 둘 간의 연결 제거, 각각 독립 전원 인가, OpenCR만 미작동.
위 과정을 거치고 난 후, Fuse를 주문하는 과정까지 거쳤다.
4주차 활동
계절학기가 끝나고, 이제 5주차 활동 보고서 및 결과 발표까지는 우리가 온전히 터틀봇에 집중할 수 있게 되었다.
아니, 정확히는 우리가 터틀봇에 집중해야 할 시기가 온 것이다.
(발표까지는 약 8일 가량 남아 있었다.)
이 시기부터는 우리가 새벽 두시까지 계속하여 진행했고, 하드웨어와 소프트웨어가 한 일이 너무 다르고 많아 분류하겠다.
TEAM HW
이제는 밤을 새서라도 완성해야 한다는 생각에, 우리는 결의를 다지고 모였다.
모인 우리가 처음으로 겪은 문제는, OpenCR이 퓨즈를 교체해도 정상 작동을 하지 않는다는 것이었다.
“잠깐, 우리가 변인통제를 정확하게 하지 않았나?”
분명 우리는 실험 조건에서 달라진 것이라곤 없다고 생각했다. 아니, 그렇게 착각했다.
바로, 라즈베리파이에는 직접 5V 5A 전원을 인가했고, OpenCR에서는 배터리부 전원 인가를 시도했다는 차이가 있었다.
그 경우에서 우리는 배터리의 문제점이 있을 수 있다고 판단했다.

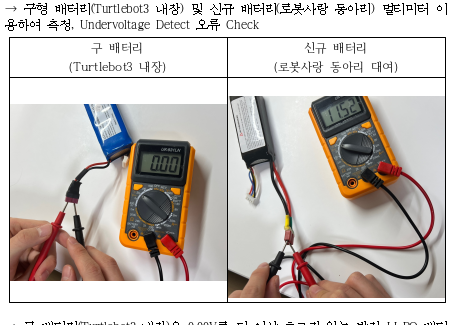

그리하여 멀티미터로 배터리를 찍어보았다.
“아악!!!!”
멀티미터가 잘못 됐을거라 애써 믿던 우리는 로봇사랑 동아리에서 새로운 배터리를 가져와 전압을 측정해 보았다.
리튬 폴리머의 특성, 배터리가 낮은 전압으로 오래 유지될 경우 방전될 수 있다는 점을 간과하고 있었다.
(랩실에서 오랫동안 짱박혀 있다고 했던 배터리였는데, 왜 이를 간과했을까?)
가
오늘도 우리의 무지함을 깨달으며, 새로운 배터리를 인가하자 정상적으로 불빛이 들어왔다.
그러나, USER4에 붉은 불빛이 들어왔고, 이는 저전압이 인가되고 있다는 의미였다.
이렇게 문제를 하나 해결하자마자 또 주옥같은 문제를 하나 직면하게 되었다.
TEAM SW1
본 필자가 속한 팀으로, 본 필자는 이 때 Ubuntu Desktop 22.04 LTS를 Dual Boot로 Ros2 Humble 설치까지 완료된 상황이었다.
전부 만들었고, 팀 1이 해야할 상황은 로봇 Setup을 진행할 SW2팀이 준비가 끝나면 바로 연결해 시뮬레이션과 RVIZ를 사용할 수 있게 하는 것이었다.
이상하게도, Sudo apt update를 하자 404 Error가 발생하고, 일부 Ros Package가 정상 작동을 하지 않는 문제를 직면했다.
Gazebo와 Rviz를 동시 구동시키는 Launchfile을 구성했음에도, 정상적으로 둘이 연동이 되지 않는 문제점도 있었다.
즉, SLAM을 하기 위해선 우리는 오류를 고쳐야만 했다.
이 오류는 꼬리에 꼬리를 물어, 하나의 오류를 해결하는 데 구글링을 하며 짧게는 삼십분, 길게는 두 시간이 넘게 걸렸다.
그리고, 이 덕분에 우리는 Ubuntu 환경에 대한 이해도가 점점 높아지고 있었다.
TEAM SW2
노트북과 연결하기 위해선 동일한 네트워크에 연결해야 한다.
근데, 망할. 와이파이에 연결조차 되지 않는다.
ssh를 진행하기 위한 네트워크 Setup부터 진행해야 했고, 우리는 공개키를 어떻게 설정해야 하는지 몰라 공개키를 일일이 수백자를 쳤다.
그럼에도 문제가 해결되지 않았고, 네트워크가 잡히지 않아 네트워크를 바꿔보기도, 비밀번호를 입력해 보기도, 오만 난리를 쳤다.
Netplan Setup
Netplan을 Setup해 Wifi를 등록하자 비밀번호를 입력해야 한다고 적혀 있었고, 비밀번호를 입력했다.
권한과 관련된 문제들이 발생했고, 권한을 제공해 주었다.
Network Manager을 설치하라고 했으나, 설치하기 위해선 인터넷이 필요한데…
인터넷을 위해선 Network Manager을 사용하라는 이런 역설적인 답변도 있었다.
그리하여 다시 Rasbian OS로 복귀.
현재 Dynamixel, Camera, Laidar 등 정상 작동을 확인하기 위한 과정을 거쳤다.

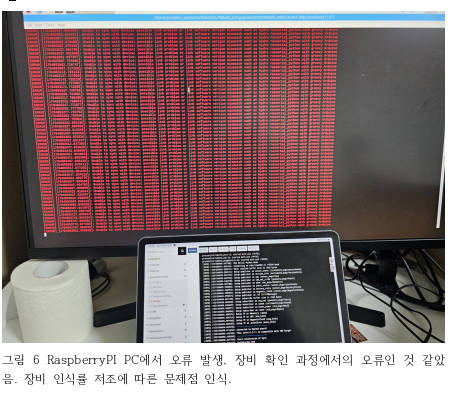

그러나, 어마어마한 오류가 등장.
눈물을 흘리며 오류 해결 시작
붉은 빛을 보며 우리는 거의 실성할 듯 싶었다.
일단, Wifi가 연결되지 않는 Raspberry PI 내 Ubuntu Server부터 해결하기로 했다.
한 마디로, 도망쳤다는 뜻이다.
이 오류를 확인하고, 일단 움직이기 위한 초석인 우분투 Server Setup을 재시도했다.
(이 과정에서 실수로 Ubuntu Desktop을 설치했고, Firefox를 눌렀다가 그대로 SD카드가 터져버렸다.)
그래서 아침 댓바람부터 다이소를 세 번 넘게 왔다갔다 하며 SD카드, 리더기, 등등 잡다하게 계속해서 사왔다. 모두가 각자 최악의 상황을 직면했고, 이를 해결하기 위해 밤을 세워가며 일을 하기 시작했다.
5주차 활동
5주차에 도착하자 우리는 사실상 마음이 꺾여갔다.
도무지 움직일 수 있을 것이라 생각이 들지 않았다.
초기에 생각해 두었던 자율주행은 이미 없어진 지 오래였고, 사실 이 와플파이가 움직여 주기만을 간절히 빌고 있었다.
TEAM HW
OpenCR 저전압 문제
저전압 문제의 가능성은 아래와 같음.
- 연결부의 문제 연결부를 확인해 봤으나 문제가 없었고, Multimeter로 측정해 본 결과 배터리 전원부의 전압 만큼 정상 인가되고 있었음.
- OpenCR 1.0 자체의 문제 배터리는 3S(11.1V)를 사용하고 있었는데, 일부 구글링 중 11V 이하가 인가되면 삐-삐- 거린다는 이야기가 있었음.
그리고 이 때, USER4에 불이 들어오며 저전압 모드로 변경된다는 것을 확인했음.
두 가지 가능성을 열고 보았으나, 역시 2번에 가까운 문제라고 판단했다. 그런데, 11.1V를 인가했는데 0.1V 이상 떨어지면 삐-삐- 거리며 저전압 모드로 변경된다고? 도무지 납득을 할 수는 없었으나, 달리 해결할 방도가 없었다.
OpenCR Firmware Upload
기존 업로드 방식에서 Ubuntu 22.04LTS의 경우는 Arduino IDE를 통한 Dynamixel Scan 후 Setup이 이루어져야함.
이 말을 듣고, 우리는 충격에 빠졌다. 그러나 침착하게, 시간이 얼마 남지 않았지만 아두이노 IDE를 SW1 팀의 노트북에 설치했다.
(솔직히 이런건 좀 잘 적어두지)
Dynamixel Scan fail
이것 때문에 결과적으로는 자율주행을 진행하지 못했다. 스캔이 처음에 한 두번 정도 되었는데, 그 이후 전혀 Scan이 이루어지지 않았다. 결국 실패하고, 열 번이 넘는 재부팅 끝에 한 번 스캔되어 바퀴를 앞 뒤로 움직일 수 있었다.
TEAM SW1
404 ERROR
Sudo apt update시 Archive 한국 서버에서 Ubuntu Server에서 파일을 가져오는 방식을 택한다. 근데 이 과정에서, Ubuntu를 설치한 환경에 따라 amd64, arm64냐에 따라 없기도 한다. 이는 Ubuntu Essential에서 더 자세히 다룬다. amd, arm을 변경해주어 자신의 architecture에 따라 설치하는 과정을 밟아야 한다. (이를 모르고 그냥 구글링하며 복사 붙여넣기만 스무시간 가까이 한 것 같다.)
Rviz, Gazebo Setup
Package를 생성하는 방식에 대해서 이해도가 필요했다. Colcon build의 의미, src 폴더를 사용하는 의미에 대해서 이해도가 확실하게 필요했다. 이는 ROS2 Diary에서 더 자세히 다룬다. 단순히 복사해서 붙여넣기를 하면, 패키지를 읽어올 수 없다는 것에 대한 자각조차 없었다.
위의 두 가지 과정을 거쳤을 때, 아직도 SW2 팀은 ssh를 연결하기 전 WIFI SETUP도 제대로 되어있지 못했다.
어디서부터 꼬여있는건지, 우리는 라즈베리파이에 깔려 있는 우분투를 아예 밀어버리고 다시 깔기로 했다.
TEAM SW2
WLAN 미연결 및 ssh 연결 문제
Ubuntu Server Setup시 사전 Setup이 되어있어야 하는데, 이 부분이 이루어지지 않았다. 즉, Netplan과 관련된 File이 생성되어 있지 않았고, 이 과정에서 와이파이를 찾을 수 없었다. 우리는 아예 만들어버리고, 따라서 입력했을 때에는 네트워크를 찾지 못했다. (sudo netplan apply 해도 동일.) 리부팅을 몇번 하니, 잡았다. 아무래도 와이파이도 문제, 라즈베리파이의 WIFI Searching ability 역시 둘 다 issue가 있는 모양. 그렇게 잡은 Wifi로 ssh와 기본 SETUP을 실시했으나, 우리는 또 다른 장벽에 막혔다.

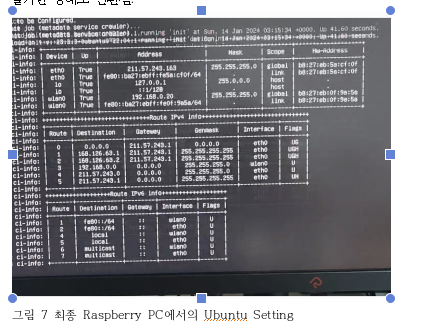

놀랍게도, 저렇게 IPv4가 떠 있어도 ping google.com을 통해 ping을 확인해 보면 연결 불가 오류가 뜬다.
IP 주소 할당만 되어있을 뿐, 인터넷 연결은 정상적으로 진행되지 않았다.
Scan에도 문제가 없고, Netplan, Wpa 관련 모든 파일들을 수정 및 재실행을 해도 같은 문제는 반복되었었다.
그러나, 위에 언급한 대로, 재부팅을 여러번 진행하다 보니 잡았다.
RaspberryPI colcon build fail
이 때, 진짜 지칠대로 지쳐버렸다. RaspberryPI B+의 모델은 Ram이 1GB로, ros2 패키지를 설치하는 도중 Memory 부족으로 인해 멈춰버리고 말았다. (Worker을 늘려도 동일한 현상이 발생한다.) (구글링 해보니, 램 할당을 2GB로 늘리라고 권장했으나, 보유 모델 램이 1GB인데?) 그래서 우리는 github에서 직접 clone해 와 colcon build를 하나씩 하나씩 수행했다. (이 과정에서 github 사용과 패키지에 대한 이해도가 높아졌다.)
결과적으로는, 우리는 이 모든 과정을 거치다 운 좋게 Dynamixel이 Scan되며 Raspberry PI도, Remote PC도, 정상 작동을 한 유일한 날이 나왔다.
자료 제출 마감 이틀 전이었다. 다음 날이 되자마자 기가 막히게 되지 않았지만, 결론적으로는 Teleop를 통해 우리가 원하는 원격 조종을 성공해냈다.
다음 게시글에서는 그에 대한 내용을 담고자 한다.
